現在是Dante的時代了，Mission Pro音響帶你進入音頻傳輸新選擇
在音視頻行業，我們常聽說某個音響產品支持“Dante協議”。“Dante協議”到底是什么？這種傳輸協議有何優勢？它在音視頻行業中究竟有何重要性？今天，我們就來一一解答！
什么是Dante協議？
Dante協議，是一個在標準的IP網絡上運行的現代化高性能數字媒體傳輸系統。它是以IP數據結構在以太網中傳遞實時音頻信號的技術，為點對點的音頻系統連接提供了一種低延時、高精度和低成本的解決方案。是Audinate公司在2003年研發的，和傳統的CobraNet技術一樣，也是一個集硬件、軟件和通信協議為一體的產品。經過多年的發展，Dante技術目前已經成為了音視頻行業的主流。
01、Dante數字音頻傳輸技術
Dante數字音頻傳輸技術，是一種專業、無壓縮的、基于3層的IP網絡的新一代網絡音頻傳輸技術。它和傳統的音頻傳輸有著很大的區別，它僅使用一條網線就可以傳輸數字音頻、供電和控制同時進行，省去了極大的建設成本，減少了不必要的人力和財力。

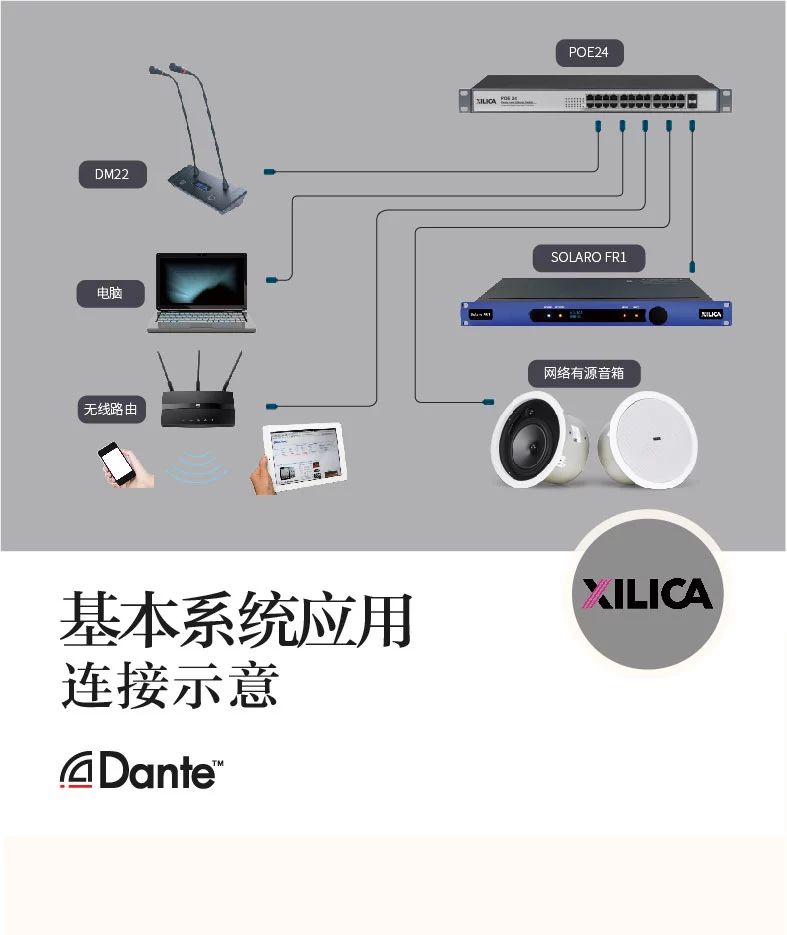

Dante技術可以在以太網（100M或者1000M）上傳送高精度時鐘信號以及專業音頻信號并可以進行復雜的路由?？梢匀斡梢纛l信號在以太網中使用TCP/IP方式任意傳送，而且在這個過程中保持了信號的精確還原。下圖直觀反應了DANTE網絡的連接工作方式：
音頻信號通過專用轉換器轉換成TCP/IP網絡信號并傳送到網絡中，音頻信號以數據包的形式在網上路由到任意的輸出轉換器，并轉換成模擬信號提供給揚聲器或者記錄設備。對于一些處理設備，如數字處理器和數字混音臺等，則無需數字、模擬轉換，而是直接在網絡環境中處理數據包，并以相同的TCP/IP數據包返回網絡中供其它設備使用。
在這個過程中，每個設備不需要關心自己的信號要路由到哪里去，也無需關心這些信號是從哪里來，這大大減輕了斷點設備的配置復雜性。全部的路由可以由一個專用的軟件，使用一一對應的通道名稱就可以完成這個路由過程，非常的簡單。
02、Dante數字音頻傳輸技術的優勢
與以往傳統的音頻傳輸技術相比，Dante數字音頻傳輸技術繼承了CobraNet與EtherSound所有的優點，如無壓縮的數字音頻信號，保證了良好的音質效果；解決了傳統音頻傳輸中繁雜的布線問題，降低了成本；適應現有網絡，無需做特殊配置；網絡中的音頻信號，都以“標簽”的形式進行標注等。
除此之外，Dante技術還具備自身獨特的優勢。
更小的延時。在100M網絡帶寬，總傳輸音頻通道為3個時，延時僅為34μs。Dante系統可自動調節可用的網絡帶寬，以便將延時時間降低到最小。
采用了IEEE1588精密時鐘協議進行時鐘同步。
采用了zeroconf（Zero Configuration Networking）協議，利用自動配置服務器自動檢查接口設備、標識標簽以及區分IP地址等工作，無需啟動高層級別的DNS或者DHCP服務，同時節省了復雜的手工網絡配置。
網絡的高兼容特性。Dante技術可以允許音頻信號和控制數據以及其他不相干的數據流共享在同一個網絡中而不受干擾，用戶可以最大限度的利用現有網絡而無需為音頻系統建立專網。如，在Dante網絡中可以加入現有的普通TCP/IP設備（PC機等），或者一些音頻處理軟件等。
自愈系統。為了避免意外導致的音頻傳輸中斷，Dante系統可以設定多重自我修復機制，例如時鐘丟失、網絡故障等。
音頻通道的傳輸模式可以是單播或是多播。Dante技術可以通過IGMP（Internet Group Message Protocol）進行管理，可根據接收點的需要過濾或屏蔽廣播音頻通道，這使得多播音頻的路由變得可控。
這些獨特的優勢，將成為Dante技術在專業音頻領域及其他工程領域的奠基石?？蓮V泛應用于專業音響行業、廣播系統、電話會議系統、樓宇智能音頻系統、大型運動會等場合。
03、Dante協議支持的音頻通道
千兆網：在單一的鏈接上支持512?51248KHz/24Bit個音頻通道，也就是共1024個雙向通道。對于96KHz/24Bit的音頻數據流，信道容量減半。
百兆網：在單一的鏈接上支持48?4848KHz/24Bit個音頻通道，也就是共96個雙向通道。對于96KHz/24Bit的音頻數據流，信道容量減半。
Dante協議支持48KHz和96KHz兩種音頻采樣率，具體根據不同廠家、不同系列的產品的不同而不同。
原理上，兩個音頻節點之間直接使用千兆網連接，并且網絡是非常完美的情況下，一個單一的音頻數據被采集并且通過自己的IP數據包傳送，Dante已經測得的延遲與千兆網的標準是一樣的，都是83.3μs（0.08ms）。

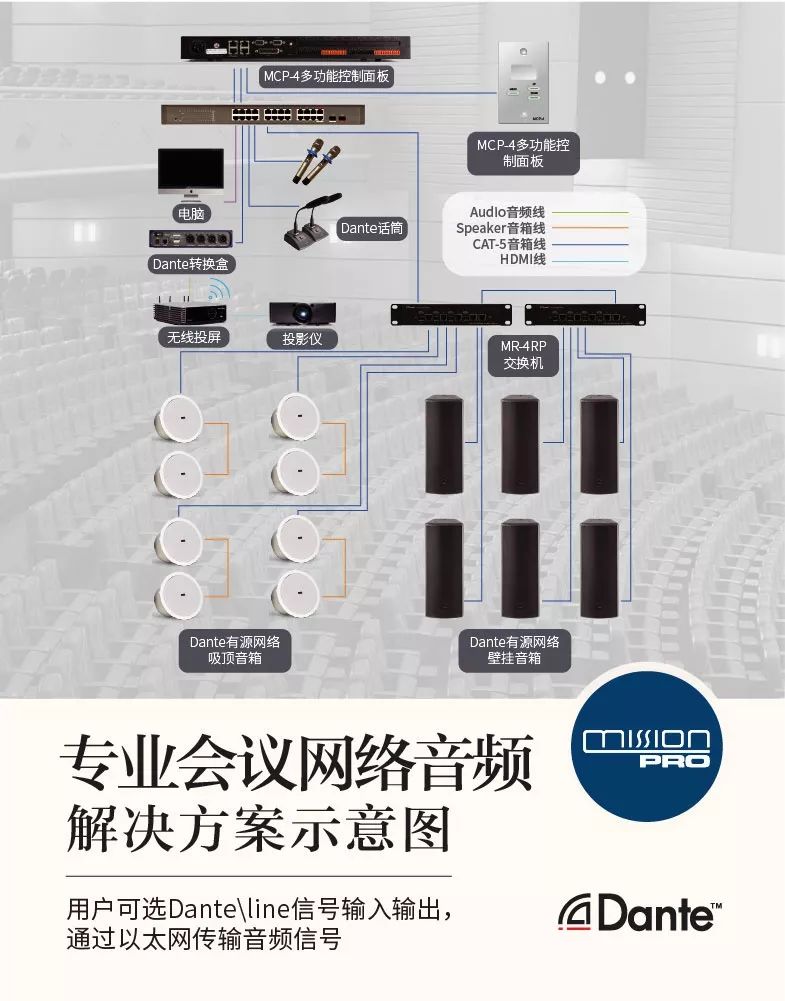

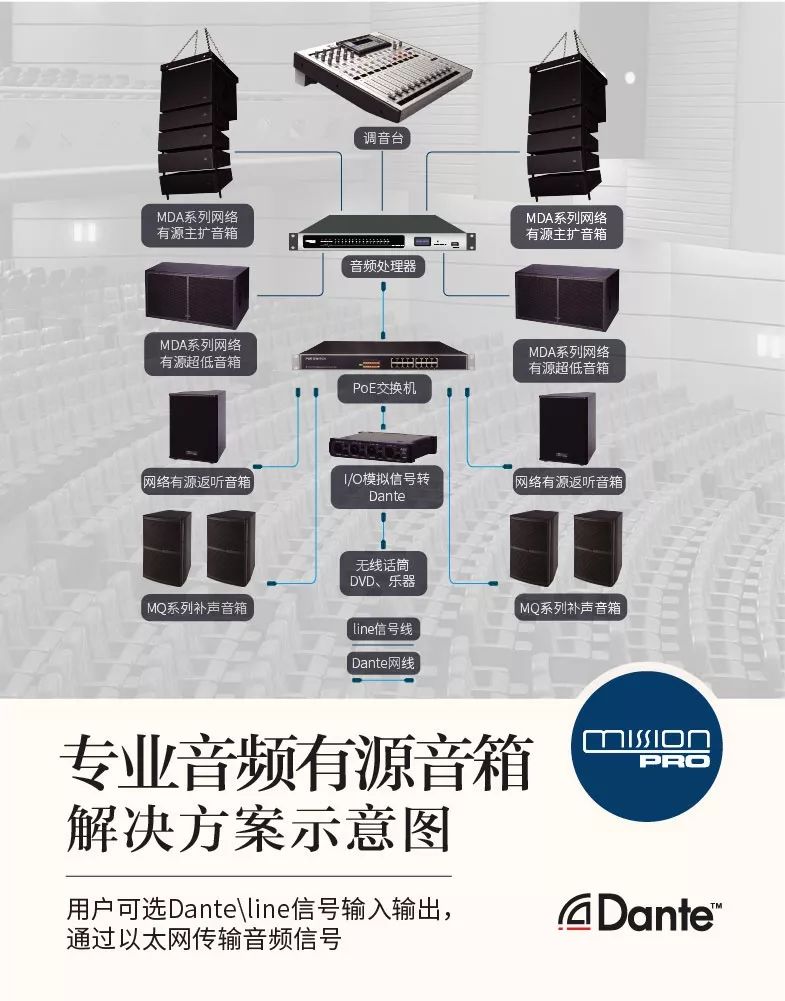

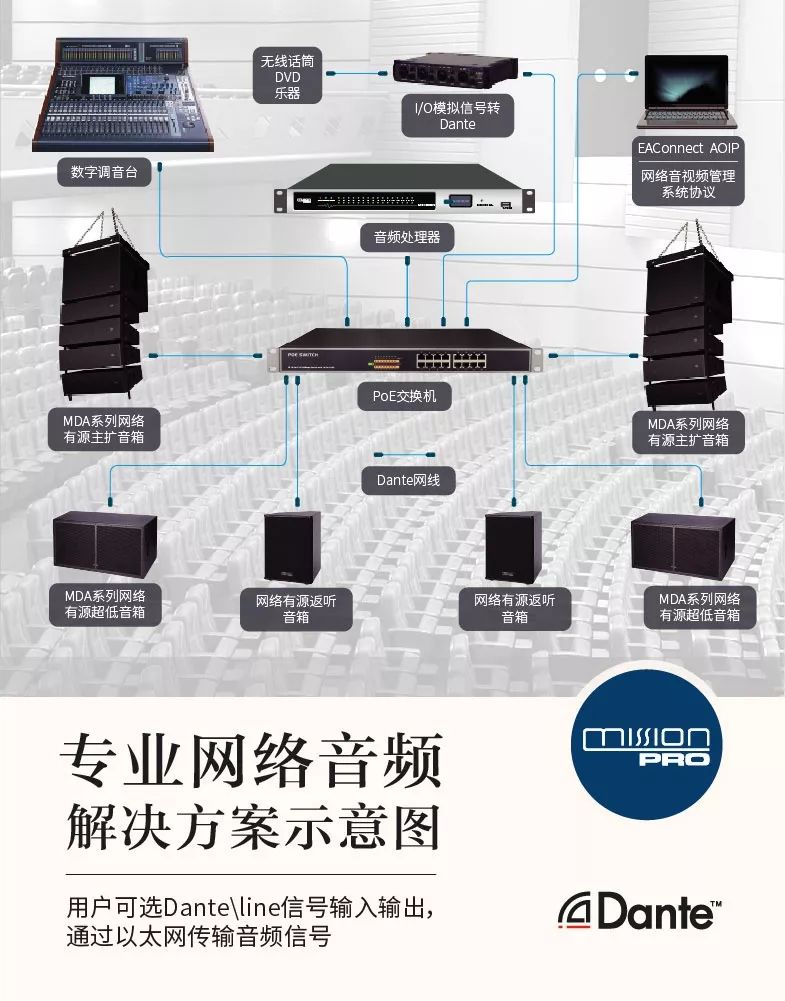

Mission Pro Dante數字網絡音頻系統
.jpg)
Mission Pro 專業網絡音頻采用國際先進技術，通過巧妙的內部結構設計，集成了 DSP、AMP、Dante 技術，提供即時的編組和聲學優化，更輕松、更快捷地呈現出眾的聲音效果。
Mission Pro數字網絡音頻系統優勢在于能夠?qū)⒁繇懴到y(tǒng)網絡化、智能化、IP化、可視化，這是整個音響行業發展趨勢，也能夠進行分布式應用，便于集中管理、分區單獨控制。
Mission Pro數字網絡音頻系統廣泛應用于會議室、報告廳、多功能廳、劇場劇院、戶外流動演出、體育場館、電影院等多種場所。
高端數字音頻處理系統

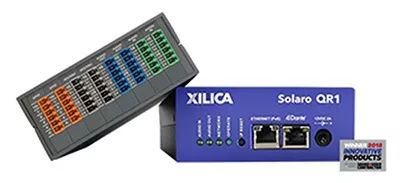

Solaro QR1系列固定48kHz采樣率，足夠應對音視頻系統的要求；自由插卡式，輸入輸出通路數量可以自由組合；多種類型的卡（模擬輸入卡、模擬輸出卡、AES/EBU卡、GPIO卡，RS232/RS485卡和USB Audio卡等）。
Xilica Designer設計控制軟件，提供配置、操作、維護系統的全部工具，確保音頻系統處于最佳的工作狀態，界面直觀簡單。
可選64×64 Dante網絡音頻卡

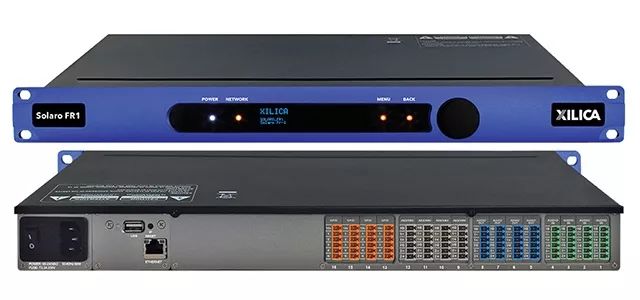

Solaro FR1采用ADI雙核40位浮點運算芯片，32位高效能轉換芯片，高品質麥克風前置放大器。可在軟件上選擇48/96kHz采樣率，保證最佳的音質還原。
在硬件上采用最先進的做法，自由插卡式。輸入輸出通路數量可以自由組合，卡的類型有多種，分別是模擬輸入卡、模擬輸出卡、AES/EBU卡、GPIO卡、RS232/RS485卡和USB Audio卡等等。
|
